高速切削中、高速スピンドルの回転と切削工具の断続的な切りくず切削によって発生する周期的な衝撃により、高周波の加振力が発生します。-機械構造内で振動が増幅し続け共振が発生すると、ワーク表面にビビリマークが発生したり、切削工具の摩耗が促進され、位置決め精度が変動し続けます。完全な機械の機械的基盤として、精密工作機械ベースは、単に厚みと重量を増やすだけでなく、材料固有の減衰、構造剛性の最適化、境界振動絶縁、および完全なプロセス精度制御を組み合わせた体系的なソリューションによって振動衝撃を相殺します。- UNPARALLELED グループは、高速切削における動的衝撃の課題を解決するために、材料の選択、構造処理、計測検証に至る統合防振システムを構築しています。-
高速切削時の振動は 2 つのカテゴリに分類されます。{0} 1 つは切断中に直接発生する内部励振で、もう 1 つは作業場クレーンや周囲の設備によって伝わる外部環境外乱です。ベースの振動低減設計は、両方の振動伝達経路に同時に対処する必要があります。
材料の選択は、振動低減の最初の障壁として機能します。従来の工作機械の多くは、許容可能な剛性を持ちながら減衰が低い鋳鉄ベースを採用しています。振動エネルギーはゆっくりと減衰するため、高速加工中に持続的な振動が発生しやすくなります。- UNPARALLELED® 黒御影石の密度は 3100kg/m3 に達します。その緻密な多結晶鉱物構造には、多数の鉱物粒界が含まれています。高速切削による衝撃波が花崗岩基材に入ると、振動エネルギーによって無数の鉱物粒子の界面に微小摩擦が生じ、機械的運動エネルギーが微量の熱に変換され、急速に放散され、自然な受動的減衰が実現されます。-高速切削によってもたらされる高周波微振動に対して優れた減衰性能を発揮します。{10}{11}普通の大理石を花崗岩として偽装する一部の市場供給業者とは異なり、大理石は内部結晶構造が緩く、減衰が不十分で長期安定性が高いという特徴があります。-高速切削衝撃下では、変形して振動が増幅する傾向があり、超精密工作機械の長期安定性要件を満たせなくなります。-天然花崗岩のほかに、鉱物鋳物、UHPC、カーボンファイバー精密ビームなどの複数の材料オプションを工作機械の作業条件に応じてカスタマイズし、さまざまな周波数帯域の衝撃を切断するための材料に適合させることができます。{20}}
構造設計は第 2 の防御線として機能し、最適化されたボディ構造設計により切断衝撃荷重を分散します。土台は単なる石の塊ではありません。工作機械の主軸レイアウト、ガイドレール取付位置、切削力方向を組み合わせた機械シミュレーションを行い、リブ、肉抜き溝、支点配置を最適化します。全体の剛性を保証しながら、高速切削加工条件下での加振力とベースの固有共振周波数の重なりを回避し、共振の増幅を防ぎます。大規模な統合工作機械ベースの場合、構造の連続性を確保するために特大のモノマーを一体加工することができ、余分な振動を引き起こす高速衝撃下での接合構造の界面の微小滑りを排除します。{{6}{7}}ベースの支持点は力学によって計算され、精密なレベリングおよび防振コンポーネントと組み合わせて、切削衝撃による垂直および水平振動を遮断し、地面への振動の伝達を阻止し、地面の振動が機械本体にフィードバックされるのを防ぎます。
基礎および作業場の環境振動絶縁は、外部振動の干渉を遮断するために重要です。ベースの材質や構造性能が優れていても、外部環境振動が基礎に浸透して切削振動に重畳し、加工の安定性を損なう可能性があります。超-精密機械加工工場では、基礎に超-硬質厚-コンクリート打設を採用しており、周囲を防振溝で囲んで地表振動波の伝播経路を遮断しています。作業場内には静音クレーンを導入し、吊り上げ装置の作動による突発的な衝撃振動を排除しています。この基礎防振システムは、花崗岩のベースとともに二重層の保護を形成し、外乱をナノメートル範囲内で制御するため、ベースは機械自体の高速切削によって生成される動的負荷のみを処理する必要があります。-

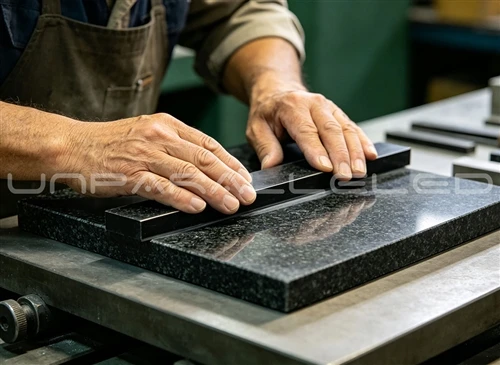

機械加工および計測プロセスにより、ベースが振動低減設計の理論上の性能を安定して実現できるかどうかが決まります。 「測定できなければ、作ることはできません。」ベースの振動低減性能は理論上のシミュレーション値だけではなく、物理的に測定する必要があります。機械加工後、各工作機械ベースは、レーザー干渉計や高精度電子水準器などの世界をリードする計測機器を使用して、モーダル テスト、振動減衰テスト、平面度検査を受けます。-すべての検査機器は国家計量機関まで追跡可能です。 30 年以上のハンドラッピングの経験を持つ職人が複数の国際計測規格に基づいて校正し、ガイド レール取り付け用のベース基準面の安定した幾何学的精度を維持します。ベース基準面の幾何学的プロファイルが一定である場合にのみ、ガイド レール、リニア モーター、スピンドル システムの組み立て関係が繰り返しの切削衝撃によるオフセットを回避でき、完全な機械振動低減システムが長期間設計指標を維持できるようになります。
実際の応用シナリオでは、この統合振動低減ソリューションは、半導体処理装置、精密レーザー加工、PCB 穴あけ、新エネルギー検査などのハイエンド機器に役立ちます。{0}フェムト秒およびピコ秒のレーザー加工、ペロブスカイト コーティング、座標測定など、微小振動に非常に敏感なシナリオでは、高速動作と瞬間的な切断衝撃が常に存在します。- UNPARALLELED® 花崗岩工作機械ベースは、加工ビビリを迅速に抑制し、振動減衰時間を短縮し、ビビリマークを軽減し、工具寿命を延長し、ミクロンからナノメートル-レベルの加工および検査精度を一貫して保証します。
精密工作機械のベースは、基本的に材料減衰、構造モーダル解析、基礎振動絶縁、精密計測検証といった体系的なエンジニアリングを通じて、高速切削の振動や衝撃に対抗します。{0}物質的な自重のみに依存しても、共振リスクを解決することはできません。材料、構造、環境、測定を調整することによってのみ、高速切削による瞬間的な衝撃を継続的に吸収し、振動伝達を抑制し、超精密製造に安定した機械的ベンチマークを提供することができます。- UNPARALLELED グループは、精密エンジニアリングに厳しすぎる要件はないという理念を貫き、そのフル範囲の超精密部品製造能力と国際認証システムを活用して、-世界のハイエンド機器向けに防振性と安定性を備えた工作機械ベース ソリューションを提供しています。-
